ＭＡＹＡで、物をバラバラに壊していく方法を説明して
みたいと思います。かなり自己中な解釈で行いますので
ご了承ください。

サンプルをDownLoadeしてください。


まず、ＭＡＹＡにG02.maを読み込んでみましょう
すでにひび割れ済みの１枚のプレートを用意しておきました。
重なり合うＰｏｉｎｔはシングルでない、バラバラになる状態の破片、
です。自分はＬｉｇｈｔＷａｖｅ３Ｄで一枚のプレートから、ナイフで切り刻んだ
後に、コピー＆ペーストを多用して、バラバラにしていきました。
手法はいろいろあるので、自分なりのカッコイイ破片を作ってみてください。

次に１オブジェクト状態のプレートを破片ごとに別々のオブジェクトにする為に
Modeling/Polygons/Seqarate を実行
邪魔になった、job03Shapeを消去します。


ＳｃｒｉｐｔＥｄｉｔｏｒに以下のＭｅｌを入れて、実行すると、
polySeparate -ch 1 job03Shape;
delete polySurfaceShape1;
//ガラスを破片ごとが１個のPolygonになるよう処理する。処理前のPolyonを処分します。
//自分で作ったプレートなら、job03Shapeの名前を変更するように。


次に多数出来た破片に、厚さを与えていきます。
XXX() という簡単なプログラムを作って、それにシーン中にあるすべての
PolygonSurfaceに厚さを加えることをおこなっています。

select -cl  ;
select -r ("polySurface"+"*"+".f[0]");
//破片をすべてSelect、破片以外のPolygonをシーン中に置くな。（注意）

proc XXX()
{
  string $Xobj[];
  string $node;
    $Xobj = `ls -sl`;

for( $node in $Xobj ){
    polyExtrudeFacet -ch 1 -kft 0 -pvx 0 -pvy 0 -pvz 0
                 -tx 0 -ty 0 -tz 0 -rx 0 -ry 0 -rz 0 -sx 1 -sy 1 -sz 1 -ran 0 -off 0
                 -ltz 1 -ws 0 -ltx 0 -lty 0 -lrx 0 -lry 0 -lrz 0 -lsx 1 -lsy 1 -lsz 1 -ldx 1 -ldy 0 -ldz 0 -w 0
                 -gx 0 -gy -1 -gz 0 -att 0 -mx 0 -my 0 -mz 0 $node;
 print "\n";
 print $node ;
  }
}
XXX();
//破片２Dに厚さを加える。


破片に厚さを加えました、次は、Dinamicsの機能を使い
破片をバラバラにふっ飛ばしてみます。
が、このままだと破片同士はピッタリ隙間なくお互いが埋まっている為に
身動き一つ出来ない状態なのです。
これでは、どんなに力を与えても、ビクともしません。
隙間をほんの少しあける作業をします。

ZZZ() という簡単なプログラムを作り、シーン中にあるすべての
PolygonSurfaceのPivotをObjectの中心に移動して、少し縮小を掛けておきます。


proc ZZZ()
{
  string $Xobj[];
  string $node;
    $Xobj = `ls -type "transform" ("polySurface"+"*")`;

for( $node in $Xobj ){
  delete -ch;
  xform -cp $node ;
  setAttr ($node+".scaleX") 0.95;
  setAttr ($node+".scaleZ") 0.95;

 print "\n";
 print $node ;
  }
}
ZZZ();
select -cl  ;
//ガラスの破片に中心にPivotを移動,少し縮小を掛けておく


DinamicsのRigidBodyの機能を使い,破片をシュミレーションに反応するＯｂｊｅｃｔにします。
これにより破片は、風や竜間に影響を受け、かつそれぞれの破片がコリジョン（衝突判定）
するようになります。
DinamicsのField（力）には、Radial（爆発）とGravity（重力）を用意します。



select -r `ls -type "transform" ("polySurface"+"*")`;
delete -ch;    //ヒストリーを切る
rigidBody -active -m 1 -dp 0 -sf 0.2 -df 0.2 -b 0.6 -l 0 -tf 200 -iv 0 0 0 -iav 0 0 0 -c 0
          -pc 0 -i 0 0 0 -imp 0 0 0 -si 0 0 0 -sio none ;  //リキッドボディー
performDynamics 1 Radial 0;   //爆発
select -r `ls -type "transform" ("polySurface"+"*")`;
performDynamics 1 Gravity 0;  //重力
//リキッドボディー化して、ダイナミクスFieldの生成とコネクト

select -r radialField1 ;
move -r 0 -10 0 ;

currentTime 0 ;
setKeyframe "radialFieldShape1.magnitude";
setAttr "radialFieldShape1.magnitude" 100;
autoKeyframe;
currentTime 4 ;
setKeyframe "radialFieldShape1.magnitude";
setAttr "radialFieldShape1.magnitude" 0;
autoKeyframe;
setAttr "radialFieldShape1.attenuation" 2;
//アニメーション設定

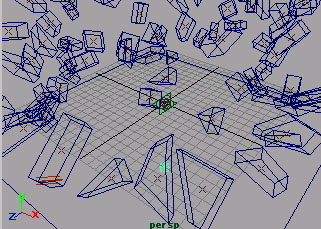

ダイナメーションのタイミング合わせは、/DynamicのSetingのDynamicsControllerの
ダイナミクススタートでFrame合わせと、radialFieldのmagnitudeのアニメションKeyで
調節してください。
今回は、０Frameから爆発がおきるようSetしました。

Hideされているjob02は正常な状態のガラスです。これと表示をON/OFFするか、
画像合成で徐々にひび割れを演出するかはそちらの判断です。
お手製マスクアニメでひび割れガラスに差し替えるのがベストな選択だと思います。
さて、のっけから飛ばしてしまいましたが、如何だったでしょうか？
このモジュール使用して作品作ったおりには、ぜひとも見てくださいメールいただけたら
幸いです。楽しみにしております。
では、よいMAYA Lifeをお楽しみください。
